恒溫恒濕試驗箱HD-E702-1000
| ———————產品參數——————— | ||
| 產品簡介 | ||
恒溫恒濕試驗箱HD-E702廣泛適應於產業界電子電器、軍工、塑料、五金、化工等行業，如：電子零件、汽車零件、筆記本等產品虛擬氣候環境測試。 采用高穩定度之白金PT-100測溫抵抗體，LCD中英文觸控式/觸摸式屏幕，附多組PID控製功能，配備RS-232C /485C連計算機接口控製，可模擬高溫高濕、高溫低濕、低溫高濕、高溫、低溫等不同的環境條件，更搭配容易操作及學習的高準確性之編程控製及定點控製係 統，提供理想測試性能。 優勢 1、圓弧造型及霧麵線條處理，高質感外觀，並采用平麵無反作用把手，操作容易，可靠; 2、全封閉結構，采用強力循環馬達，低嗓音冷凍裝置; 3、附有防震台墊，使得恒溫恒濕試驗箱在運轉過程中能保持安靜及穩定; 4、具有被測試件通電測試功能(負載測試); 5、采用飛利浦照明窗口燈、內置耐高溫除霧裝置，便於觀察箱內產品試驗情況; 6、具有多種保護裝置，性能可靠。 設計標準： 執行滿足標準及試驗方法 GBT10586-2006濕熱試驗箱技術條件 GB10592-2008高低溫試驗箱技術條件(溫度交變) GB/T2423.1-2008電工電子產品環境試驗第2部分：試驗方法 試驗A:低溫(IEC60068-2-1:2007) GB/T2423.2-2008電工電子產品環境試驗第2部分：試驗方法 試驗B:高溫(IEC60068-2-1:2007) GB/T2423.3-2006電工電子產品環境試驗第2部分：試驗方法 試驗Cab:恒定濕熱試驗(IEC60068-2-78:2001) GB/T2423.4-2008電工電子產品環境試驗第2部分：試驗方法 試驗Db:交變濕熱12h+12h循環(IEC60068-2-30:2005) GB/T2423.9-2001電工電子產品環境試驗第2部分：試驗方法試驗Cb:設備用恒定濕熱 (IEC60068-2-56) GB/T2423.22-2002電工電子產品環境試驗第2部分：試驗方法試驗N:溫度變化(IEC60068-2-14) GJB150.3A-2009軍用裝備實驗室環境試驗方法第3部分：高溫試驗 GJB150.4A-2009軍用裝備實驗室環境試驗方法第3部分：低溫試驗 | ||
| 主要技術參數 | ||
型號 | 1000K40 | 1000K60 | ||
標稱內容積 | 1000L | |||
內箱尺寸 | 1000mm×1000mm×1000mm（W×H×D） | |||
外形尺寸 | 1280mm×2080mm（含罩子）×1900mm（W×H×D） | |||
技 術 參 數 | 溫度範圍 | －40℃ ～ + 150℃ | －60℃ ～ + 150℃ | |
控製精度 | 溫度分辨率：0.01℃ 濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ 濕度偏差： ±2%R.H 溫度均勻度：≦ 2℃ 濕度均勻度：±3%R.H 溫度波動度：±0.5℃ 濕度波動度：± 2%R.H | |||
升降溫速率 | 升溫時間：-60℃ → + 150℃ 全程平均 ≧ 3℃ / min | |||
降溫時間：150℃ → -60℃ 全程平均 ≧ 1℃ / min | ||||
製 冷 係 統 | 壓縮機 | 2*1.5匹進口法國泰康全封閉壓縮機 | 2*3匹法國泰康全封閉壓縮機 | |
冷媒 | 環保冷媒R404/R23/冷凍油 | |||
製冷方式 | 機械式二元製冷方式 | |||
鼓風機 | 離心風機帶強製循環 | |||
蒸發器 | 翅片管式換熱器 | |||
冷凝方式 | 風冷 | |||
冷凝器 | 風冷式鱗片式冷凝器，冷卻風機散熱 | 不鏽鋼釺焊板式換熱器 | ||
幹燥過濾器 | 吸收製冷係統製冷劑中的殘留水分、酸性物質，和過濾掉係統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至於發生冰堵和髒堵 | |||
加濕係統 | 不鏽鋼加濕器 | |||
加熱係統 | 鎳鉻合金不鏽鋼加熱器 | |||
供水係統 | 前置式給水箱，全自動給水係統 | |||
控 製 係 統 | 控製器 | 台灣優儀控製器 | ||
畫麵顯示功能 | 1.溫濕度設定(SV)實際(PV)值直接顯示； 2.可顯示執行程序號碼,段次,剩餘時間及循環次數, 運轉時間顯示； 3.程序編輯以及圖形曲線顯示； 4.具單獨程序編輯畫麵,每頁可輸入4個段次溫濕度,時間； 5.定點或程序動作狀態顯示； 6.語言轉換可以切換中文/英文； 7.7寸真彩顯示屏幕； | |||
程序容量 及控製功能 | 1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量: 1200段； 2.可重複執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定； 3.程序間可設定聯結使用；程序之製作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控製(可控製待測物ON/OFF動作)； 4.具有9組PID參數設定； 5.程序執行中具有跳檔,保持功能； 6.具有斷電程序記憶,複電後自動啟動並接續執行程序功能； 7.資料獲取,匯出,查看圖形功能； 8.PID自動演算和FUZZY控製功能； 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定； 11.程序複製,COPY, 連接功能,編輯實驗標題等程序編輯功能； 12.具有預約啟動及關機功能； 13.具有日期,時間調整功能； 14.按鍵及畫麵鎖定(LOCK)功能； 15.待機看圖功能及異常處理圖片說明功能。 | |||
通訊界麵 | 1.R232/485通訊 2.可顯示曲線,資料獲取 3.可做為監控及遙控係統 | |||
設定方式 | 中/英文界麵、觸摸式輸入 | |||
運行方式 | 程序方式 / 定值方式 | |||
設定範圍 | 最大溫度範圍上下限5℃ | |||
顯示分辨率 | 溫度：0.01℃；時間：0.1min; | |||
斷電記憶功能 | 可設定斷電恢複模式為：熱起/冷起/停止 | |||
輸入 | 鉑電阻 | |||
存儲功能 | 標準配置2G SD卡記錄試驗資料曲線，可上傳及下載資料，可擴充存儲量 | |||
軟件使用環境 | IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業係統 | |||
安全保護措施 | 整體設備超溫，風機過熱保護，整體設備欠相/逆相，製冷係統過載，製冷機組超壓，整體設備定時，漏電、運行指示，故障報警後自動停機等保護 | |||
結 構 | 機箱外殼 | 優質冷軋鋼板靜電噴塑（1.0mm厚） | ||
機箱內壁 | SUS304#不鏽鋼板（1.0mm厚） | |||
絕熱材料 | 100mm聚氨酯硬質發泡+100mm高密度玻璃纖維棉 | |||
標準配置 | Φ100mm測試孔、照明燈、雙層真空強化玻璃觀察窗 | |||
重量 | 428kg | 458kg | ||
額定電流 | 15A | 18A | ||
額定功率 | 14kw | 16kw | ||
電源 | 三相，380V | |||

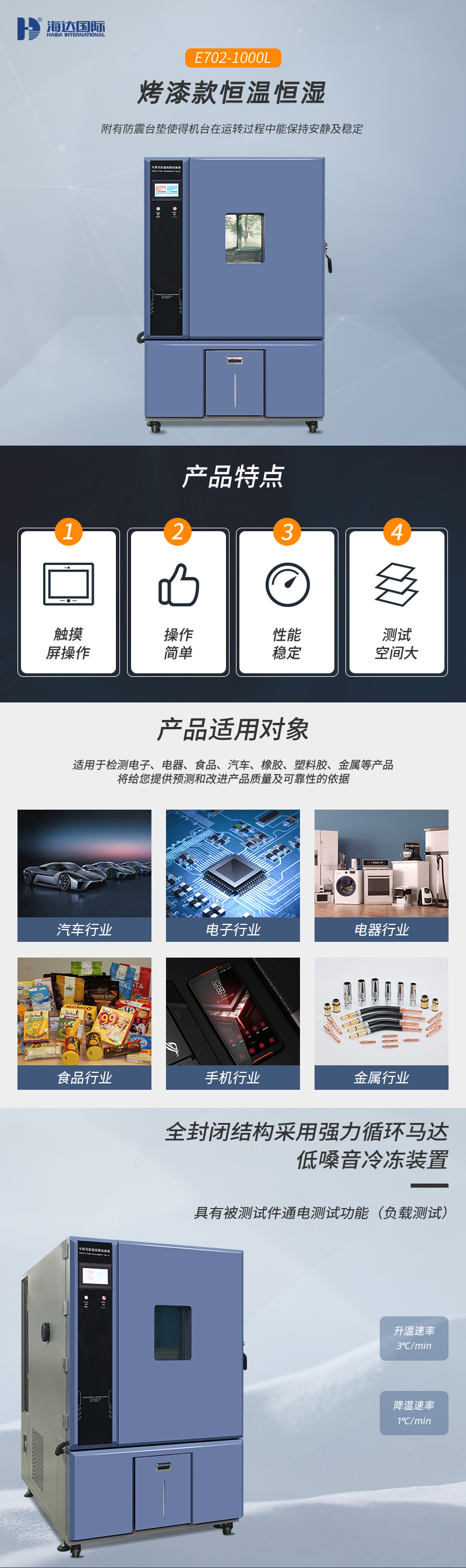

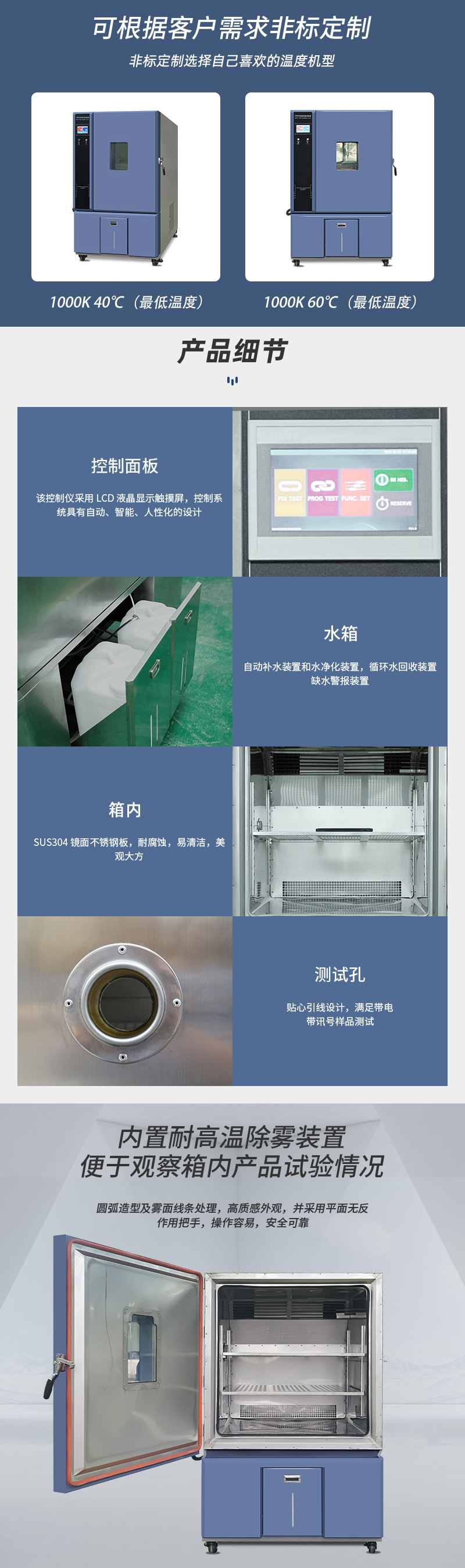

——————產品細節圖———————
