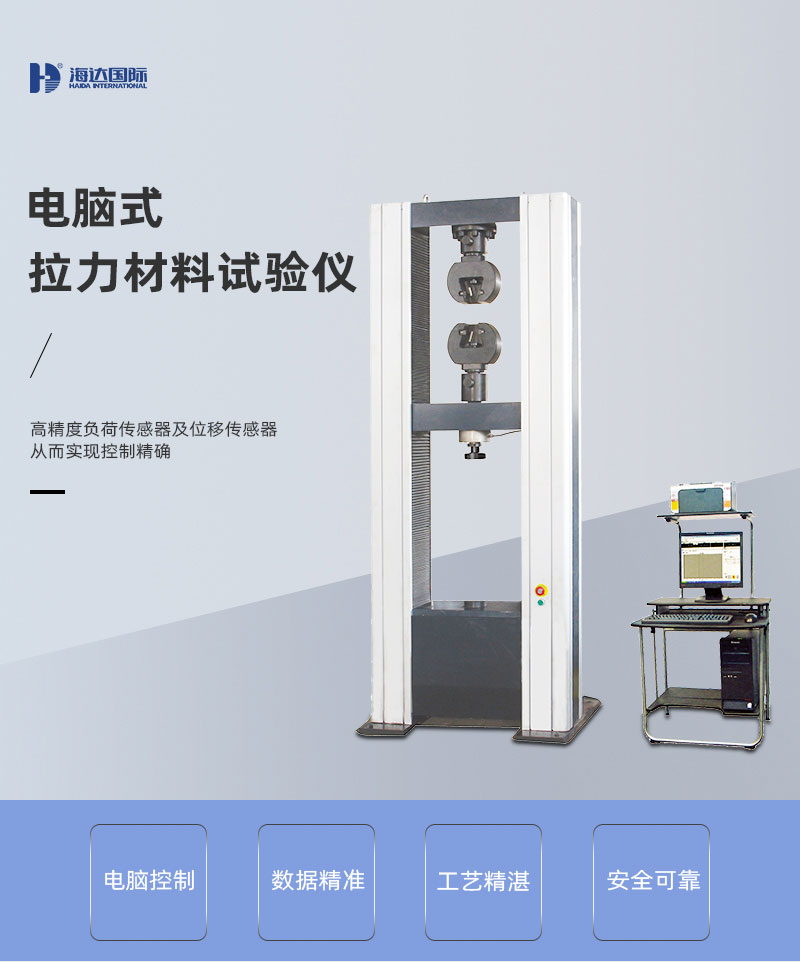

電腦式多功能試驗機10T HD-B612-S
來源:www.17c百度视频儀器有限公司 時間:2021-08-24 14:38:30 www.17c百度视频小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||

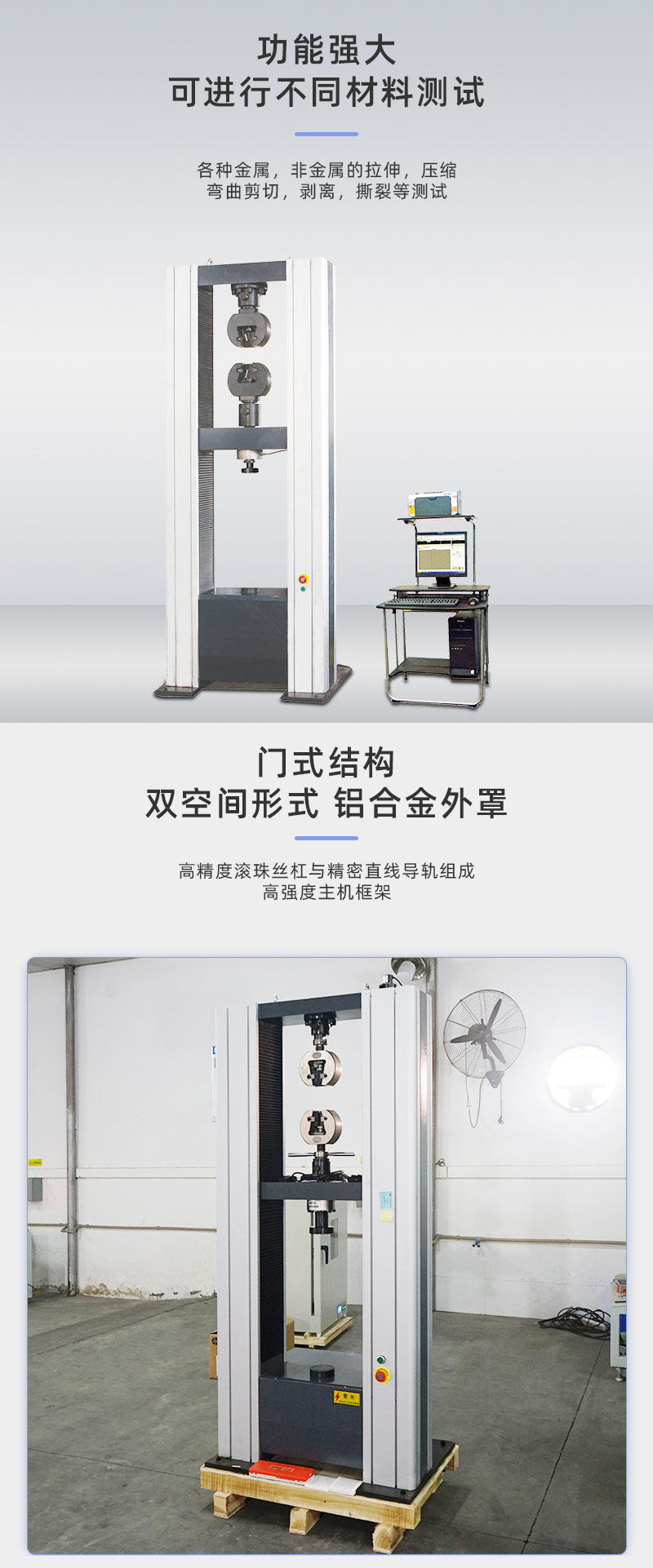

該電腦式多功能試驗機的主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位於主機的上方，壓縮、彎曲試驗空間位於主機下橫梁和工作台之間。數據測控係統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對於金屬拉伸、壓縮、彎曲、剪切等試驗要求。 傳動係統 下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。 液壓係統 油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控製流量，實現試驗力速率的快慢。 控製係統 1、支持進行拉伸、壓縮、剪切、彎曲等試驗； 2、手動調整送回油閥，操作簡潔靈活； 3、支持試驗參數自定義； 4、采用開放式的EXCEL報表形式，支持用戶自定義報表格式； 5、查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目； 6、程序自帶強大試驗分析功能； 7、程序支持分級管理兩級（管理員、試驗員）用戶管理權限； 安全保護裝置 1、當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。 2、當活塞升起達到上極限位置時，限位保護，油泵電機停機。 3、當橫梁下降達到設定位置時，限位保護，減速機停機。 | ||
| 主要技術參數 | ||
1、最大試驗力（kN）： 100 2、精度等級：1級 3、試驗力測量範圍：2%-100% 4、試驗力示值相對誤差 ：＜±1% 5、試驗力分辨率：最大試驗力的1/300000 6、變形測量範圍： 2%-100% 7、變形示值相對誤差： ＜±1% 8、變形分辨率： 最大變形量1/300000 9、位移示值相對誤差： ＜±1% 10、位移分辨力： 0.001 11、速度範圍： 0.01mm/min ~ 500mm/min（無級調速） 12、拉伸行程： 650 13、壓縮空間（mm）： 650 14、試驗寬度（mm）： 450 15、可配夾具： 拉伸、壓縮、彎曲、剪切、剝離、撕裂等 16、主機外形尺寸： 868*580*1836 17、伺服電機功率（kW）： 1.0 18、總重量： 600 試驗機主機兩立柱、兩絲杠、油缸下置式1台負荷傳感器100KN1隻控製油源專有技術1台軟件測控係統含軟件、油壓傳感器1套電器控製係統專有技術1套計算機聯想商用品牌電腦1台打印機噴墨式打印機1台圓試樣拉伸輔具Φ6-Φ13、Φ13Φ26各1套扁試樣拉伸輔具0-15mm1套壓縮輔具φ160mm1套說明書合格證裝箱單-----------1套
| ||

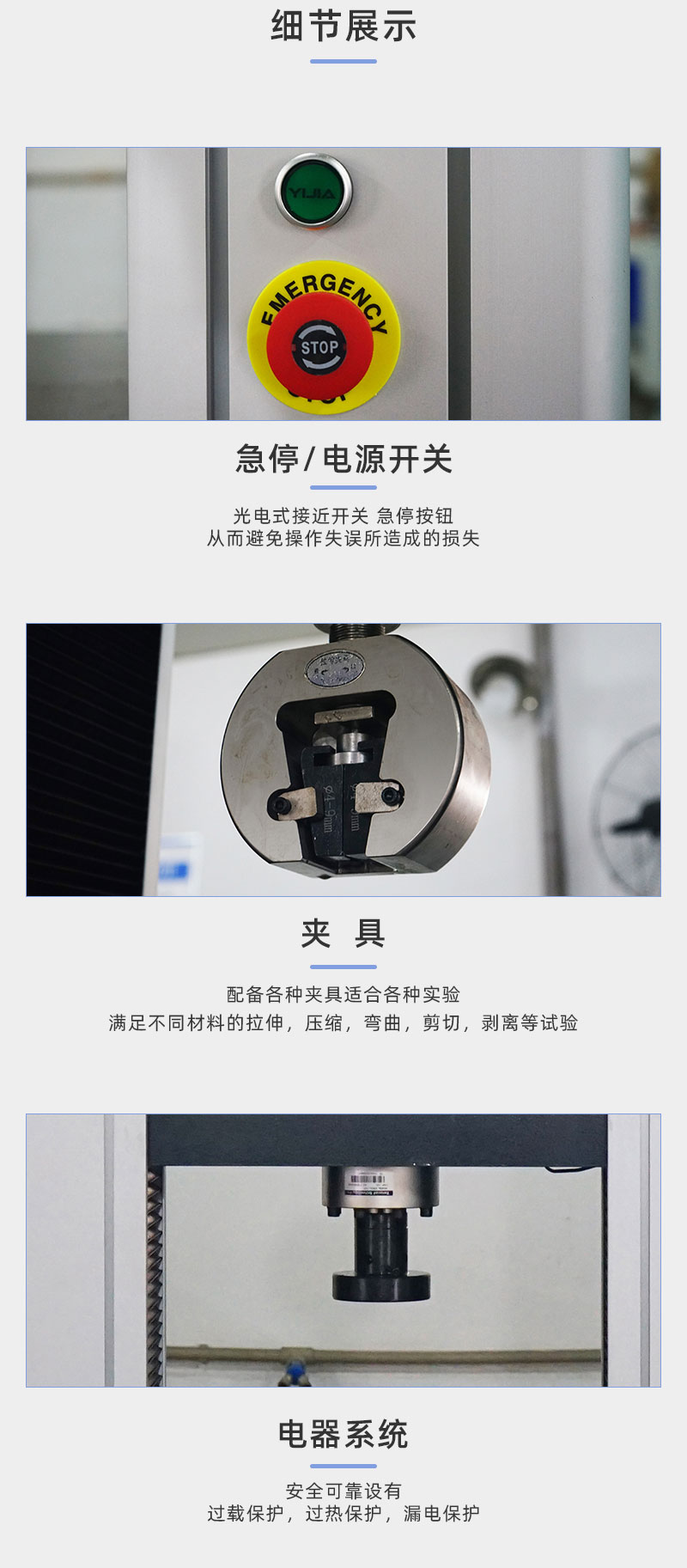

| ——————產品操作圖——————— | ||
