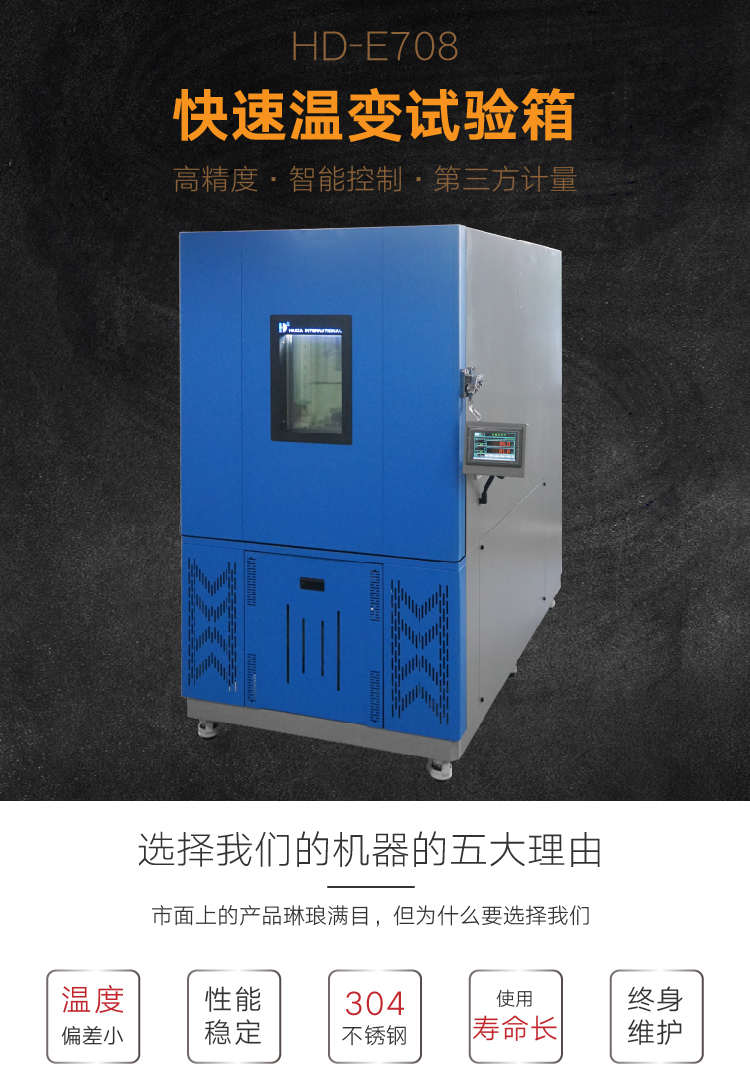

高低溫快速溫變箱HD-E708
來源:www.17c百度视频儀器有限公司 時間:2020-07-06 14:16:04 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||

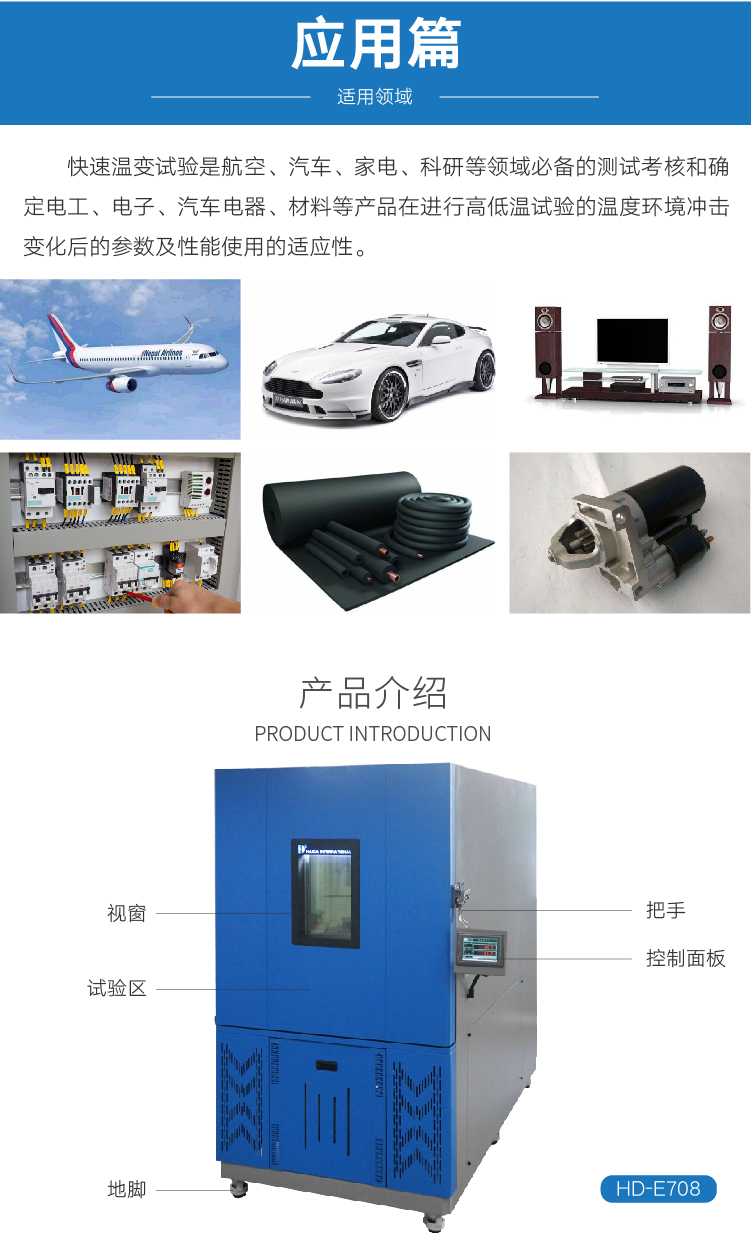

高低溫快速溫變箱主要用於考察產品熱機械性能引起的失效，溫度變化率一般小於20℃/分鍾，實現以較快的速度真實再現所測樣件應用環境條件。當構成產品各部件的材料熱匹配較差，或部件內應力較大時，溫度循環試驗可引發產品由機械結構缺陷劣化產生的失效。一般應用於光電器件、互連電路、組件單元及電子設備的篩選試驗和失效模式評估。是發現產品設計缺陷和工藝問題的有效方法。 設計標準： 1、GB/T5170.2-2008 《溫度試驗設備》； 2、GB/T2423.1-2008(IEC60068-2-1：2007) 《低溫試驗方法Ab》； 3、GB/T2423.2-2008(IEC60068-2-2：2007) 《低溫試驗方法Bb》； 4、IEC 60068-2-14 2009 《環境試驗.第2-14部分試驗.試驗N溫度的改變》。 | ||

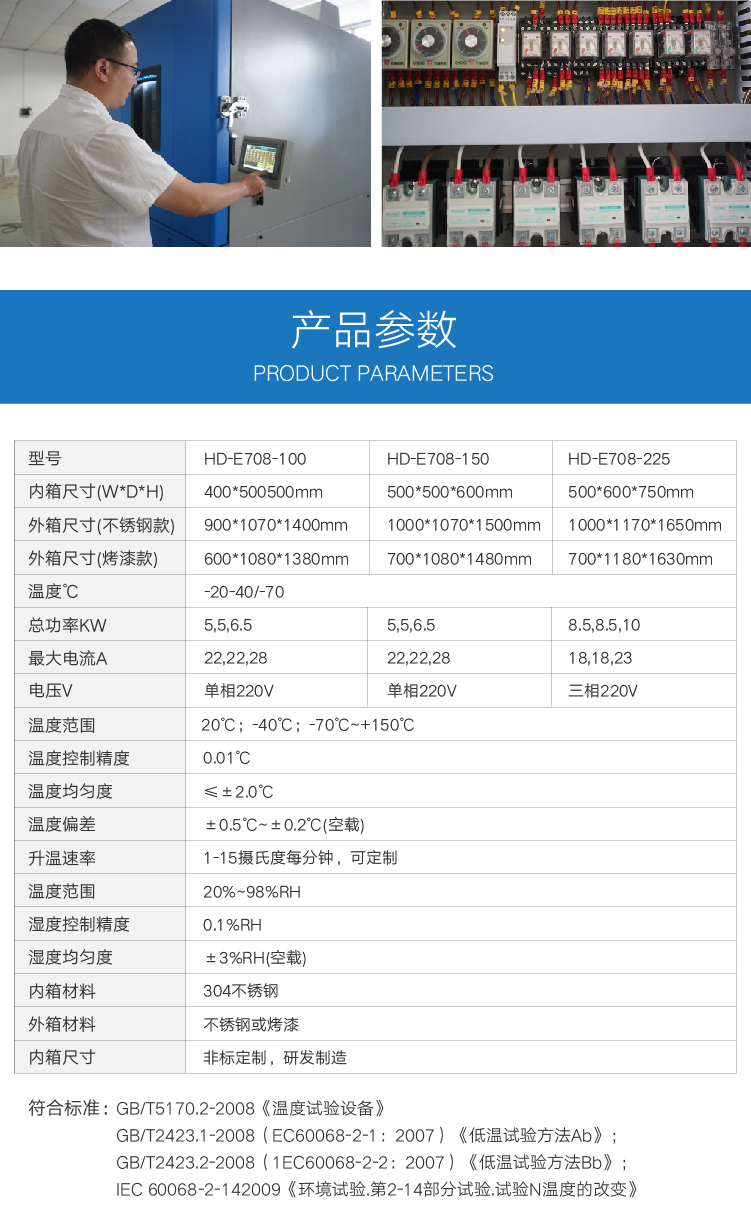

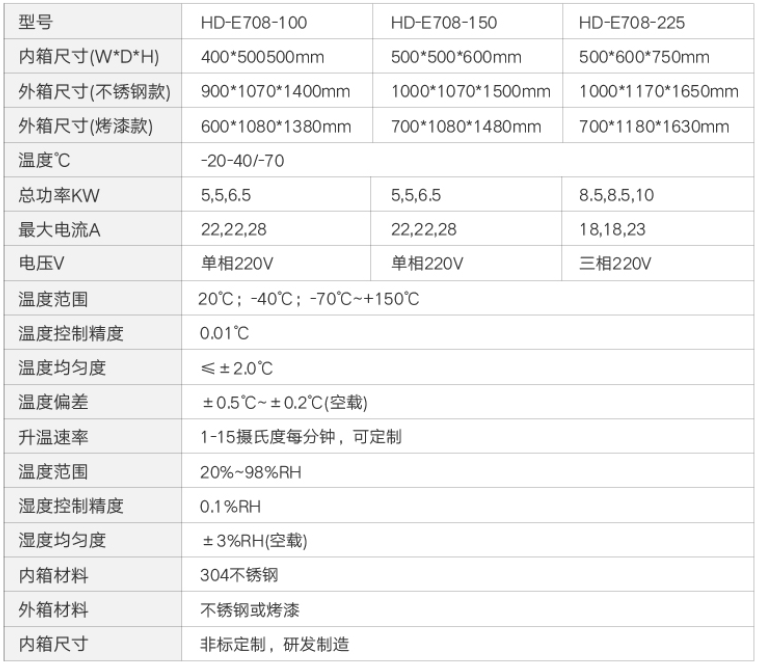

| 主要技術參數 | ||
產品結構

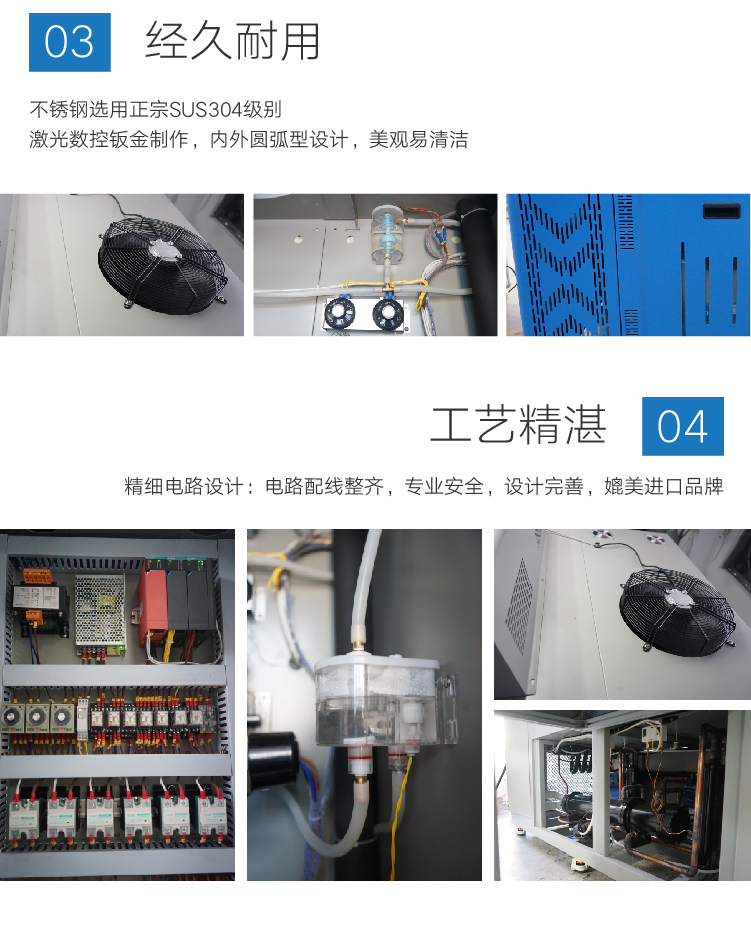

1、整個箱體采用整體結構。箱體結構 2、箱體內側采用1.0mm進口SUS304B不鏽鋼板，外側采用1.0mm 冷軋鋼板噴塑，保溫材料采用超細玻璃保溫棉。 3、大門密封采用雙層矽橡膠密封材料。 4、觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為350×500mm為防止低溫時玻璃結霜，特設內置式特製電壓發熱絲環繞加熱帶供電電壓36V，並設有照明燈，為觀察提供照明。 5、在箱體側麵設有帶塞子的φ50mm測試孔，塞子材料為矽橡膠低發泡，能耐高低溫，兼具保溫效能。 6、在箱體工作室後側設置有一個空氣調節櫃，在其間安裝 加濕器、蒸發器、電加熱器、風機、風機蝸殼等設備。 7、溫度傳感器置於出風口。 8、試驗箱內的送風方式為上送風下回風方式製冷係統 1、溫度快速變化試驗箱製冷係統及壓縮機：為了保證試驗箱降溫速率和較低溫度的要求，本試驗箱采用一套泰康全封閉壓縮機所組成的二元複疊式風冷製冷係統。複疊式製冷係統包含一個高溫製冷循環和一個低溫製冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級製冷係統傳遞出去，實現隆溫的目的。製冷係統的設計應用能量調節技術，一種行之有效的處理方式既能保證在製冷機組正常運行的情況下又能對製冷係統的能耗及製冷量進行有效的調節，使製冷係統的運行費用和故障率下降到較為經濟的狀態。 2、製冷劑：R404（高溫循環）、R23（低溫循環） 3、輔助件：膨脹閥（丹麥丹佛斯），電磁閥（意大利CASTEL）； 4、過濾器（美國愛高）；油離器（台灣冠壓）等製冷配件均采用進口件。 | ||
| ——————產品細節圖——————— | ||
